| 产品特性安全环保 | 往复单元柱塞泵 |
| 品牌中拓 | 型号YB-250 |
| 材质铸铁 | 用途污水处理泵 |
| 驱动方式电动 | 性能防爆 |
| 输送介质污水泵、杂质泵 | 叶轮数目多级 |
| 泵轴位置边立式 | 叶轮结构封闭式叶轮 |
| 叶轮吸入方式双吸式 | 汽蚀余量1.5m |
| 吸入口径120mm | 排出口径135mm |
| 重量160kg | 电压380V |
| 功率10kw | 规格台 |
| 自吸能力4-8 | 流量2.8 |
| 压力0-2.5 | 电机4 |
展开

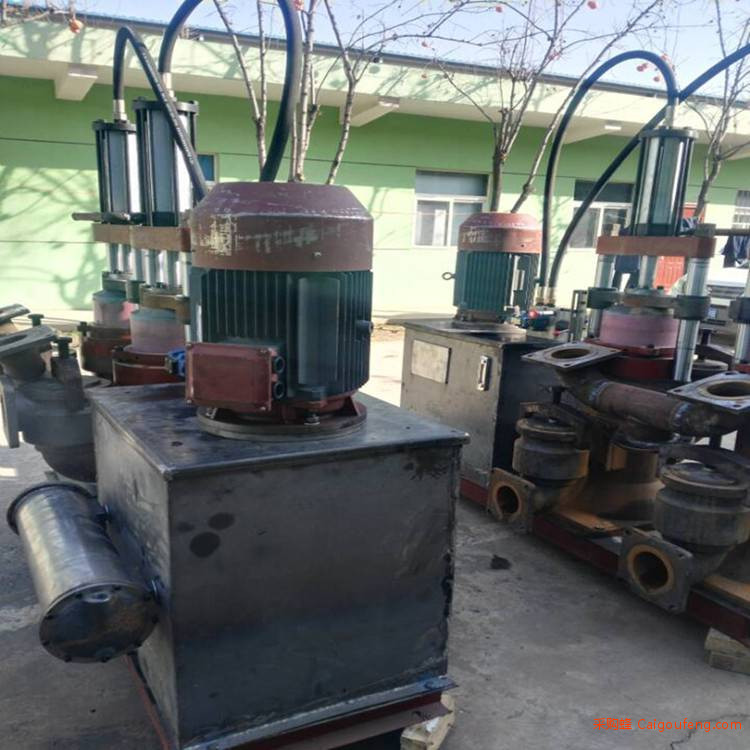

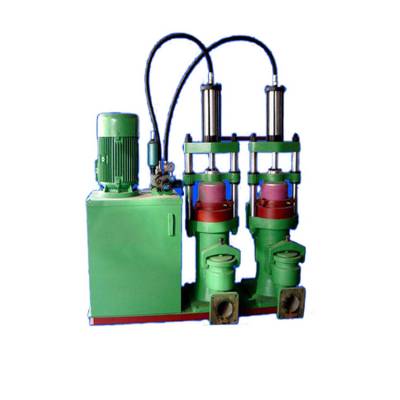

中拓YB-250智能变频陶瓷柱塞泵环保造纸污泥处理工程
YB系列油压陶瓷柱塞泵
高压柱塞泵氧化铝陶瓷泵
该泵有定量和变量共二十种规格可供用户选择，该泵在工作时泵料应不含对泵的金属和橡胶件产生腐蚀作用的物质，并不应含有长纤维或棒类杂质，颗粒也应不于2毫米。 该泵采用氧化铝陶瓷柱塞，具有很高蚀性。采用上进的技术，把液压技术，控制技术，电气技术综合运用在一起，整个系统的运动均实现了无接触运行，液压系统采用插装溢流阀，电磁（液）换向阀，液压系统的稳压采用的设计，使得整个系统节能，脉动小;补排油系统采用的设计，使得补排油既能实现无泄露的动态平衡，又能实现快速的补排油，既而恢复油平衡;柱塞密封系统采用结构，密封材料，使得密封件的寿命大
三、安装、使用及维修
1、安装（参照15页图3安装基础图）
将泵放在基础上，校正水平，用地脚螺钉固定即可（也可不用地脚螺钉），为方便更换液压油和冲洗管道及道路，泵的基础应高出地面10公分，基础周围应有排水沟。
2、泵的使用 （参照12页图1 YB型双缸泵外形图）（一）启动前的准备工作①检查各部件的紧固情况。
②检查油箱油位。油位高度以油箱上液位计刻线为准，夏天用46号抗磨液压油、冬天用32号抗磨液压油。
③检查压力表量程，液压站压力表（）量程为0-16MPa，空气罐上压力表（序号49）量程应为0-6MPa，不可装反。
④连接冷却水管，以泵的正面为参照，油箱后冷却器上两个水口，右端为出水口，左端为进水口，进水口直接接自来水，出水口先接水管三通再接至压水环（7）上的水嘴即可。
结构及原理

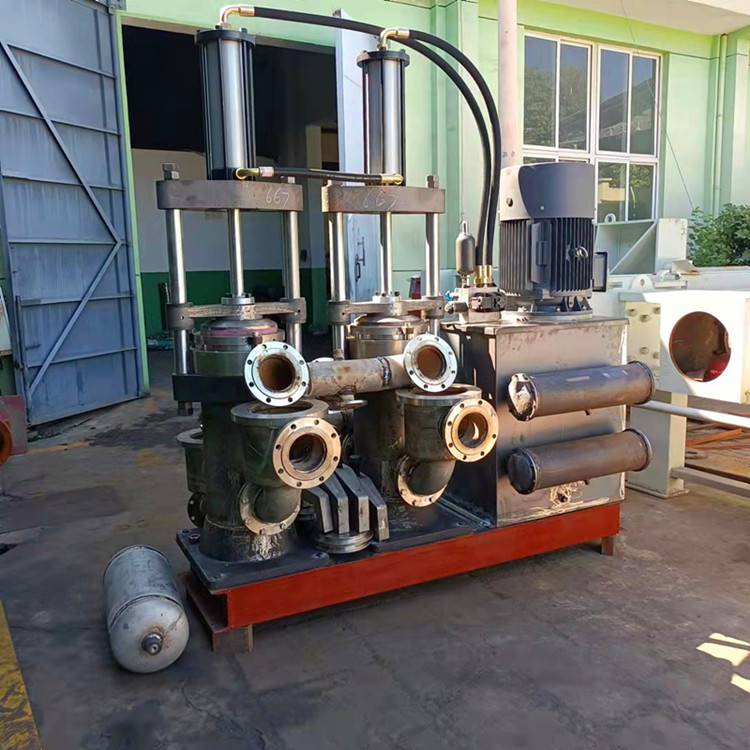

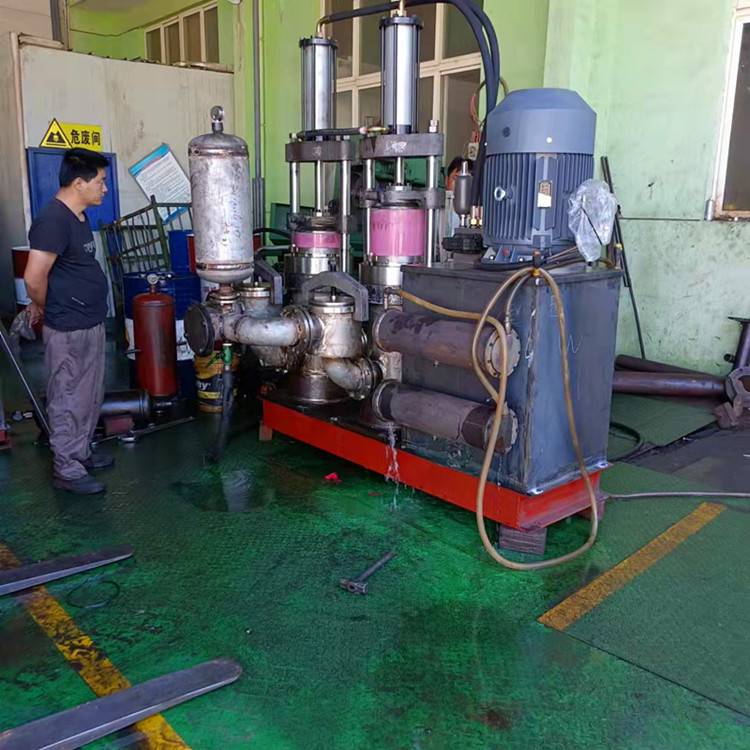

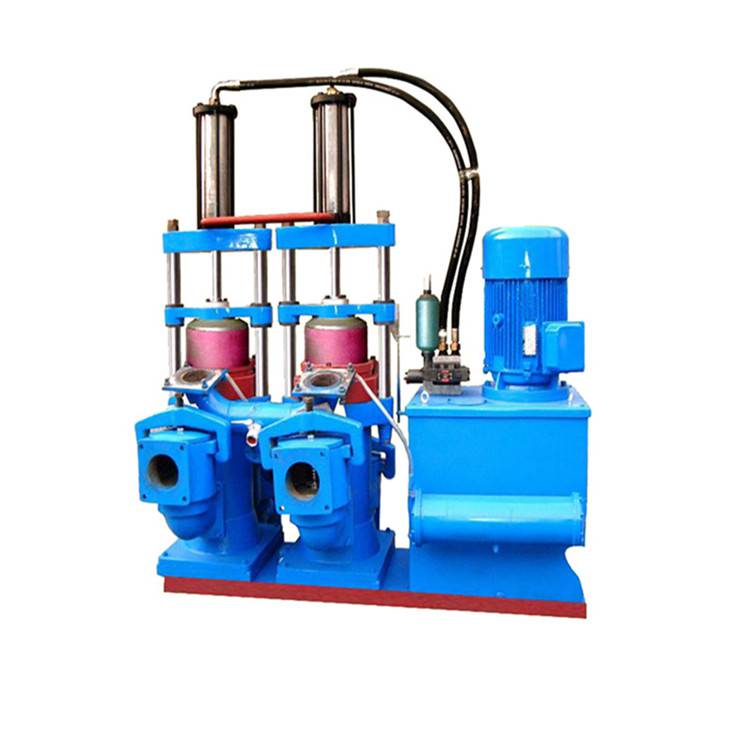

该泵采用液压传动，在总体结构上由电气箱部分、油箱部分、动力油缸和陶瓷柱塞三部分组成（见附图）。
陶瓷柱塞泵部分由缸体、瓷质柱塞、密封填料、进出浆阀、空气稳压罐等部件组成。
动力油缸与柱塞泵通过导向杆、活塞杆及横梁连成一体，作为主机部分液压传动系统中的换向架、单向行程阀（补油阀）及撞铁附与主机上。
油箱部分由油箱、油泵、集成块等零部件组成，电气箱附与油箱上，液压油在回路中设有冷却器，用水冷却油温。
两油缸串联在油路中，依靠补油系统保证油缸活塞的动作准确稳定
技术参数
YB系列柱塞泥浆泵参数表
型号 额定流量 压力范围 额定压力 冲程 配用电机 密封形式 外形尺寸 吸/排浆管
M3/H MPA MPA MM KW 长*宽*高（MM) 直径
YB85-2.8 2.8 0-2.5 2 220 4 YX/叠圈 1.2*.85*1.5 G2"/G1.5"
YB120-7.1 7.1 0-2.5 2 250 5.5/7.5 YX 1.6*1*1.6 G2"
YB140-10 10 0-2.5 2 250 7.5/11 YX/叠圈 1.6*1*1.6 Φ89/G2"
YB200D-24 24 0-2.5 2 250 18.5 YX/叠圈 1.7*1.2*1.9 Φ108/G2"
YB200-19 19 0-2.5 2 250 18.5 YX/叠圈 1.7*1.2*1.9 Φ108/G2"
YB200G-17 17 0-2.5 2 250 15/18.5 YX/叠圈 1.7*1.2*1.9 Φ108/G2"
YB250D-35 35 0-2.5 2 250 15/18.5 YX/叠圈 1.9*1.3*2.2 Φ133/G2.5"
YB250-30 30 0-2.5 2 250 18.5/22 YX/叠圈 1.9*1.3*2.2 Φ133/G2.5"
YB300-40 40 0-2.5 2 250 30 叠圈 2.0*1.3*2.2 Φ140/G4"
YB300-65 65 0-2.5 2 250 45 叠圈 2.0*1.3*2.2 Φ140/G4"
安装与维护
（1）将泵放在混凝土基础上，校正水平，用地脚螺栓固定,以泵正常运行时不晃动为准。为方便更换液压油和冲洗管路，基础应高出地面10cm,四周设排水沟。参照安装基础图。
（2）清理净进出浆口法兰端面，密封〝O〞型圈黄油粘与密封沟槽，紧固。注：进出方向（低进高出）。
（3）进出浆管法兰口加装减震节，合理布置进出浆管路，清洗水管路，冷却水管路。2.使用注：使用时输送介质中的固体颗粒不得于2mm,压力波动小于或等于0.2MPa。
（1）准备工作：
检查各部件紧固情况。
检查油箱油位，液位计2／3处为准。夏季用N46号抗磨液压油，冬季用N32号抗磨液压油。
检查压力表量程，液压站用0-25MPa耐震压力表，稳压罐用0-6MPa耐震压力表。
滑动部件加油嘴加润滑油，每班加一次。
检查冷却器及柱塞冷却水连接管，冷却水应是干净自来水，调节柱塞冷却水适量;冷却器进出水口采用软管连接，保证足够水量降低油温，以便清理水。冬季排空冷却器存水。
检查进出浆阀开关。
确认加足液压油后，检查电机转向是否与标记一致（一般顺时针）。
用途/应用领域
中拓YB系类液压陶瓷节能柱塞泵可用于化工、冶金、石油、印染、陶瓷、食品、制药、建材、环保、煤炭、金属及非金属矿等行业。如：
陶瓷、电磁、电子、磁材浆料；水煤浆、高岭土、冶金保护材料等金属、非金属矿浆；印染、皮革、造纸、电镀、打桩、制沙、钻井、尾矿、煤泥等污泥；河道、湖泊淤泥及城市污泥；养殖粪便，食品浆料，制药、化工浆料；电池浆料等。
